西門子溫控閥接線注意事項
西門子溫控閥控制箱接線圖
1、嚴格按接線圖連接
2、注意工作電源電壓：西門子電動執行器電源有AC24V和AC230V，接線時請注意查看產品說明。
3、注意工作電源極性：G/G0不可接反
4、注意電源線與信號線：G/G0與Y/M不可接反
5、注意執行器信號線（Y/M）是由控制器輸出端接入，(Y1/M)而非控制器的輸入端（X1/M），更非傳感器端子（B/M）
6、接完線后必須將執行器恢復自動，方可通電運行
7、運行前檢查信號輸入類型（0…10VDC/4…20mA）
（1）SQX62:通過接線端子調整
（2）SKD../SKB../SKC..通過DIP薄碼開關選擇（默認為0..10VDC）
8、通電后，先做行程校驗
（1）SQX62:通過按鍵進行行程校驗

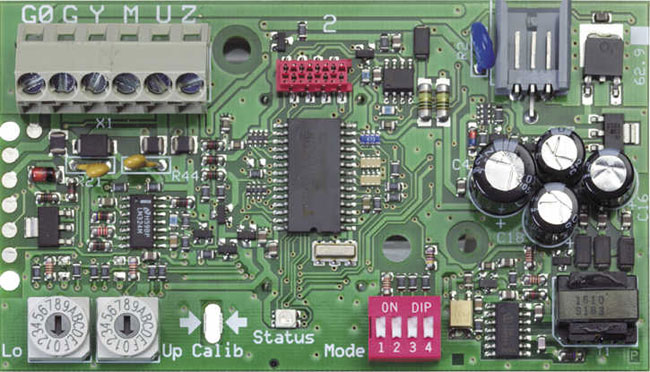

（2）SKD../SKB../SKC..通過線路板孔短接方式
綠燈閃爍未校驗中
綠燈亮未校驗后閥門可與執行器匹配
紅燈亮未閥門堵塞
9、執行器對外接線：
（1）執行器側部敲落孔處接線后要塞封，防塵、防潮。
（2）接線出執行器后保持“U”性彎狀態，以免空氣冷凝水進入
（3）敲落孔開孔時小心用力，以免劃傷線路板
10、執行器與控制柜走線：
（1）建議用RVVP兩芯、三芯、四芯多交屏蔽信號線
（2）30m內連線建議用0.75mm2，50m內連線建議用1.0mm2
（3）走線盡量避開大型電機、動力電纜
（4）走線可與動力電纜之間垂直跨越，盡量避免平行走線
（5）走線諾不可避免動力線纜間段性平行，保持30cm以上間距
（6）走線盡量走橋架內火穿線管內
（7）接線調試后，執行器接線盒前蓋一定扣平，并緊固螺絲以 免進水受潮
